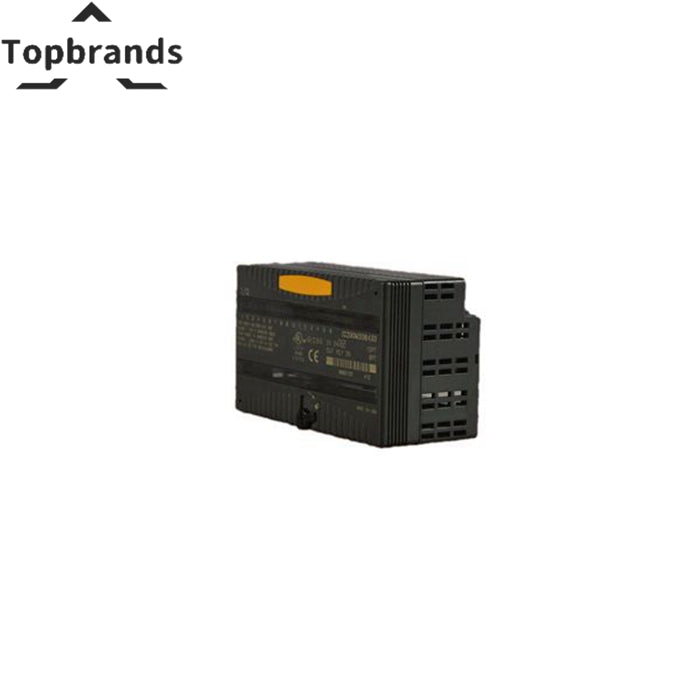

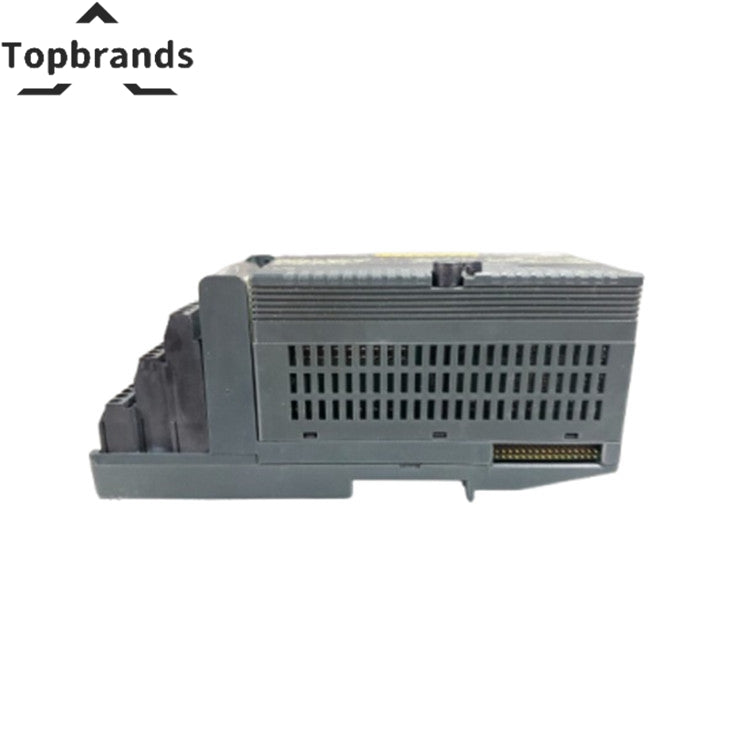

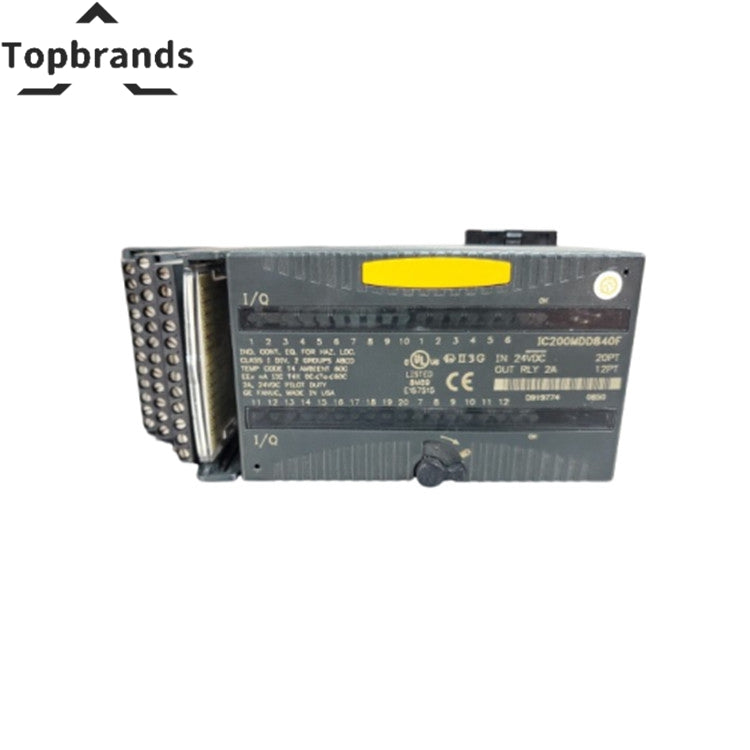

GE Fanuc IC200MDD840 diskrētais ievades/izvades modulis noliktavā

GE Fanuc IC200MDD840 diskrētās ievades/izvades moduļa tehniskie parametri:

Moduļa raksturojums:

• Aizmugurējās plaknes strāva IC200MDD843 (5 V izeja): maksimālais patēriņš 190 mA
• Aizmugurējās plaknes strāva IC200MDD840 (5 V izeja): maksimālais patēriņš 375 mA
• Ārējais barošanas avots:
  • 0 līdz 125 VDC, 5/24/125 VDC nominālā
  • No 0 līdz 265 VAC (47 līdz 63 Hz), nominālā 120/240 VAC
• Termiskā pazemināšana: nav

Konfigurācijas parametri:

• Ievades reakcijas laiks: ne vairāk kā 0,5 ms
• Ievades spriegums: no 0 līdz +30 V līdzstrāvas, +24 V līdzstrāvas nominālais
• Spriegums stāvoklī: no +15 līdz +30 V līdzstrāvas
• Izslēgta stāvokļa spriegums: no 0 līdz +5 V līdzstrāva
• Stāvokļa strāva: 2,0–5,5 mA
• Izslēgta stāvokļa strāva: no 0 līdz 0,5 mA
• Konfigurējams filtra laiks: 0 ms, 1,0 ms (noklusējums) vai 7,0 ms
• Ievades pretestība: ne vairāk kā 10 kOhms

Izejas raksturlielumi:

• Izejas spriegums:
  • 0 līdz 125 VDC, 5/24/125 VDC nominālā
  • 0 vai 265 VAC (47 līdz 63 Hz), 120/240 VAC nominālā
• Izejas sprieguma kritums: maksimāli 0,3 V
• Slodzes strāva:
  • 10mA uz punktu minimums, 8.0A maksimums uz vienu moduli
  • 2,0 ampēri maksimālajai 5 līdz 265 V maiņstrāvai (pretestība)
  • 2,0 ampēri maksimālai 5–30 V līdzstrāvai (pretestība)
  • 0,2 ampēri maksimālajam spriegumam no 31 līdz 125 V līdzstrāvas (pretestība)
• Izejas noplūdes strāva: nav piemērojams (atvērts kontakts)
• Ieslēgts, Izslēgts reakcijas laiks: ne vairāk kā 10 ms
• Aizsardzība: bez iekšējiem drošinātājiem vai izslēgšanās
• Pārslēgšanās frekvence: 20 cikli minūtē (induktīvā slodze)
• Releja veids: fiksēta spole, kustīga armatūra
• Kontaktpersonas veids: sudraba sakausējums
